山西省新绛县贡院巷改造方案设计


目 录

1   设计概览

2   项目背景

3   现状研究

4   设计方案


2.1   区位分析

新绛县古称绛州,为山西省运城市下辖县。新绛县位于山西省西南部,汾河下游,临汾盆地西南边缘,北靠吕梁山,南依峨嵋岭,汾河、浍河穿境而过。

2.2   基地位置

2.3   基地范围

2.4   基地交通

2.5   地域文化

新绛县是座历史悠久的古城,春秋时曾为晋都,战国时属魏。南北朝时,北魏置东雍州,北周明帝改为绛州。悠久的历史为新绛留下了极为丰富的人文景观、名胜古迹,包括新、旧石器遗址,古建筑,碑碣石刻,革命文物。例如:唐代的绛州大堂、碧落碑,价值连城的馆藏文物“战国玉璧”、“金代钞版”,甚至还有哥特式天主教堂,等等。此外,各类民间工艺品也是名闻遐迩:刺绣、剪纸、皮影、木雕、石雕、云雕、漆器、木版年画等,五彩纷呈。

3.1   基地现状

3.2   现状调研

3.3   现状平面图

3.4   建筑质量现状

建筑质量分为三类:

(1)一类质量建筑。新华书店、贡院巷口北侧商业街建筑、县委大院建筑,属框架建筑,建筑质量良好。

(2)二类居住建筑。近年来修建的居民建筑,属砖混结构,质量较好。

(3)三类居住建筑。县委西侧历史院落,共四处传统民居,大部分构件损坏,一层危房,有较大破坏,质量较差。

3.5   建筑高度现状

现状建筑以1-2 层为主,3层建筑较少,仅有新华书店、贡院巷口北侧商业建筑、县委大院住宅3栋。居住、商业建筑普遍层高3-4米,无底层大空间。

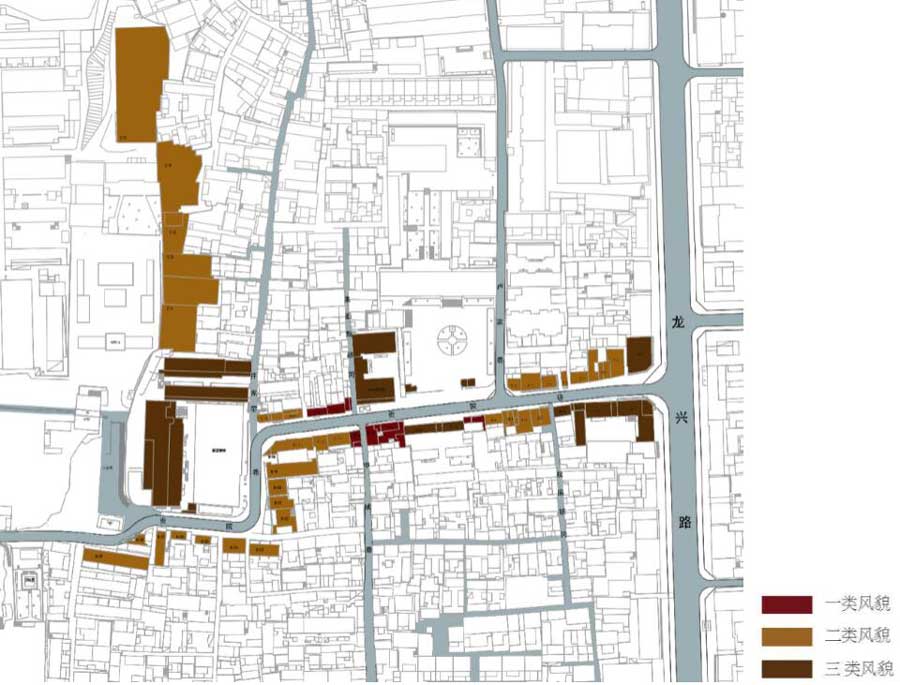

3.6   建筑风貌现状

根据建筑立面的特色,建筑风貌可划分为以下3类:

(1)一类风貌:基本上是历史遗留下来的民居建筑及院落。

(2)二类风貌:指近年来改造过的仿古建筑,具有一定的风貌特色。

(3)三类风貌:指一些单位建筑,其形式、色彩和高度都与传统建筑不协调,严重影响历史景观。

3.7   街道环境现状

(1)界面。贡院巷界面呈“凹”字型。龙兴路至卢家巷段,果面居胡同至庄家窑段,建筑界面连续。卢家巷至果面居胡同段,以绿化界面为主,实体界面比例较少。其中,龙兴路至卢家巷段建筑立面添加构建复杂,包括铝合金窗、防盗网、广告牌等;果面居胡同至庄家窑段,建筑界面较简单。

(2)路面。贡院巷历史宽度范围内均采用大块青石铺装,风貌较好,其余路面均采用水泥抹面,残破陈旧。受贡院巷地形条件影响,人行道及建筑台阶部分处理较混乱。

(3)广告。贡院巷街景风貌受广告影响严重,广告牌多依托阳台设置,掩盖了建筑本体风貌,外搭的灯箱广告遮挡了街景视线。

(4)绿化。贡院巷绿化集中在卢家巷至果面居胡同段,以庭院绿化为主。

4.1   设计说明

本方案采取整体规划设计、分步实施的原则,分两个阶段进行。

第一阶段:拆除县委住宅楼、城西小学建筑,基本恢复原有建筑城市体量关系。之后,在现有经费支持下,优先改造五个重要节点。

节点1:贡院巷入口门户。对入口南北两侧相对较大体量的建筑进行立面改造,北侧建筑立面嫁接滴水三落的新绛建筑造型特色,保留原有石材栏杆,重新组合民居风格窗口。底层檐口增加垂花挂落,突出入口建筑传统古典气氛。南侧建筑入口采用新绛古民居常见的雕花高门楼,呼应北侧建筑的同时,凸现地域特色。入口处当街而立仿旧牌坊,围绕科举文化,雕刻鱼化龙、金榜题名、为国求贤等求学上进的题材,渲染出贡院巷独特的文化气质。

节点2:县委大院门口处。以景观处理手法,打造既具有时代感,又体现传统文化的核心景观区,让传统建筑元素在这里重新释放出地域特色。县信访局北侧沿街一层房屋,通过改造形成沿街非遗展示区;北侧住宅楼拆除以后,建议重新建造一处传统四合院博物馆,展示绛州贡院以及科举考试制度,营造浓厚的贡院街文化氛围。

节点3:原有古民居。本着“修旧如旧”的原则,修缮现有古民居,使其焕发昔日光彩。

节点4:贡院巷内的原西街小学。拆除后,建议藉原有坡地改建为半地下停车场,地上则为游客接待中心。当街设计一座砖雕“鲤鱼跃龙门”照壁,两侧耳壁分别以梅花、竹子为雕刻主题,突出古代学子寒窗苦读、虚怀若竹的求学精神,与巷口牌坊遥相呼应,形成景观节点的过渡。游客接待中心留出开阔场地,成为古老城市极其难得的公共空间,并在一定程度上实现了抑扬顿挫、收放有制的空间效果。

节点5:原西街小学教研楼。通过改造,结合游客中心停车场,打造一休闲餐饮去处,例如茶社、咖啡屋等。

第二阶段:通过以上五个节点的改造,以点带面,改造其他临街建筑,基本遵循材质统一、立面风貌统一的原则。更换重组传统建筑门窗,处理好檐口、屋脊等细部,适当变化屋顶高度,形成错落有致的立面效果。改造石板街两侧道边石和人行道铺装,修复损坏的石板路。

拆除原有杂乱广告牌,统一采用传统的门匾、幌子等广告招牌方式,一层部分增加带有檐廊的立柱、木隔板等,形成底层商铺良好的门面形象。关键巷口增加小牌楼,院落入口改建拱形传统门楼,可移植旧有建筑细部构件,也可等比例仿旧临摹,以营造出历史的真实感与文化的厚重感。

游客中心北侧庄家窑胡同的几处窑洞院,依坡而建,高低错落,将现有院落稍加整修就是休闲慢生活的好去处。通过改造打通城隍庙北侧胡同,联通绛州大堂、隋代园林、绛守居园池,形成旅游环路。

4.2   总平面图

4.3   功能分区图

4.4   交通分析

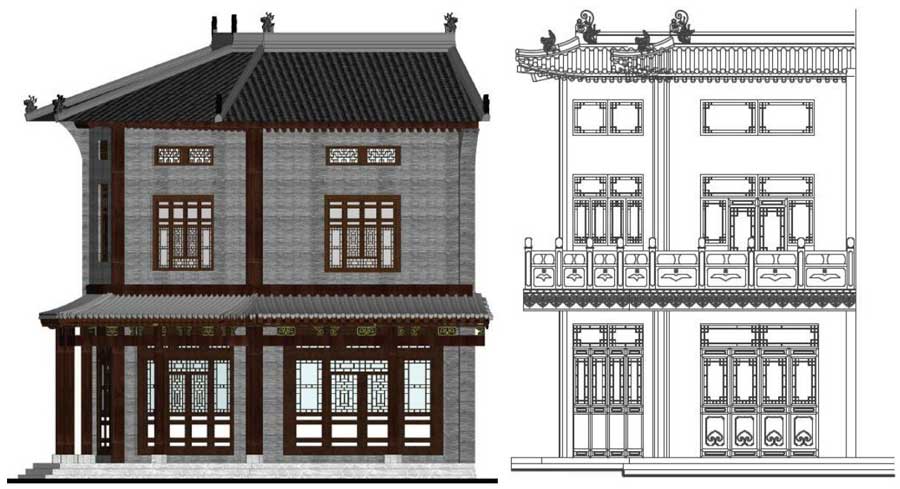

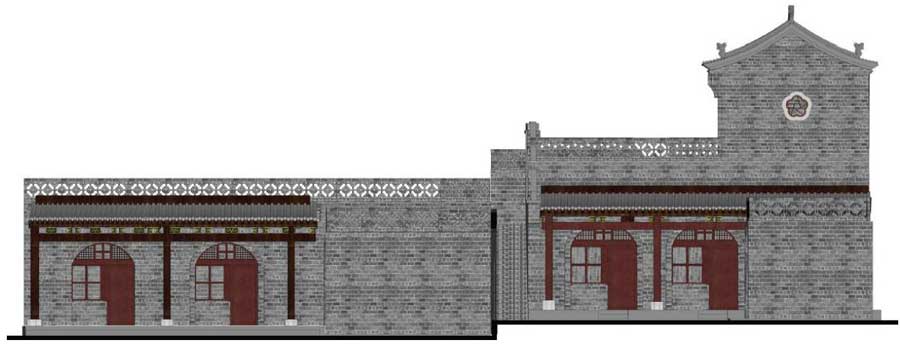

4.5   A区立面图

4.6   A-1立面图

4.7   A-2/3立面图

4.8   A-4立面图

4.9   A-5立面图

4.10   A-6立面图

4.11   A-7立面图

4.12   A-8立面图

4.13   县委大院

4.14   四合院博物馆

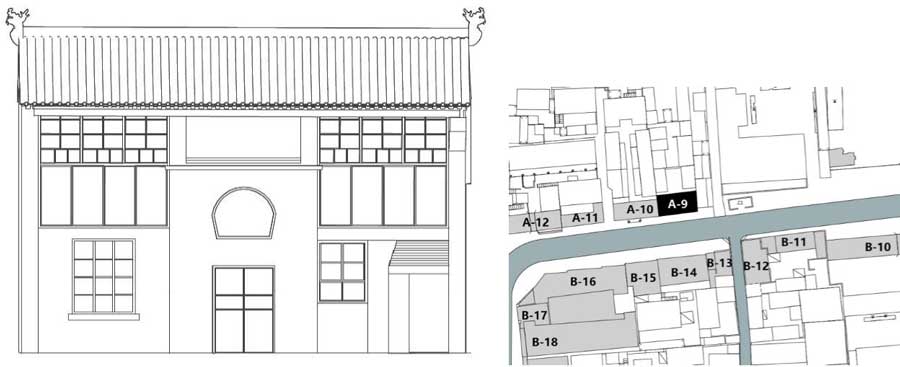

4.15   A-9立面图

4.16   A-10立面图

4.17   A-11立面图

4.18   A-12立面图

4.19   游客接待中心

4.20   B区立面图

4.21   B-1立面图

4.22   B-2/3/4立面图

4.23   B-5/6/7立面图

4.24   B-8立面图

4.25   B-9/10立面图

4.26   B-11/12立面图

4.27   B-13/14/15立面图

4.28   B-16立面图

4.29   B-17/18立面图

4.30   B-19立面图

4.31   B-20/21立面图

4.32   B-22立面图

4.33   B-23立面图

4.34   B-24立面图

4.35   B-25/26立面图

4.36   B-27/28立面图

4.37   C区立面图

4.38   C-1立面图

4.39   C-2立面图

4.40   C-3立面图

4.41   C-4立面图

4.42   建筑细部-女儿墙

4.43   建筑细部-门

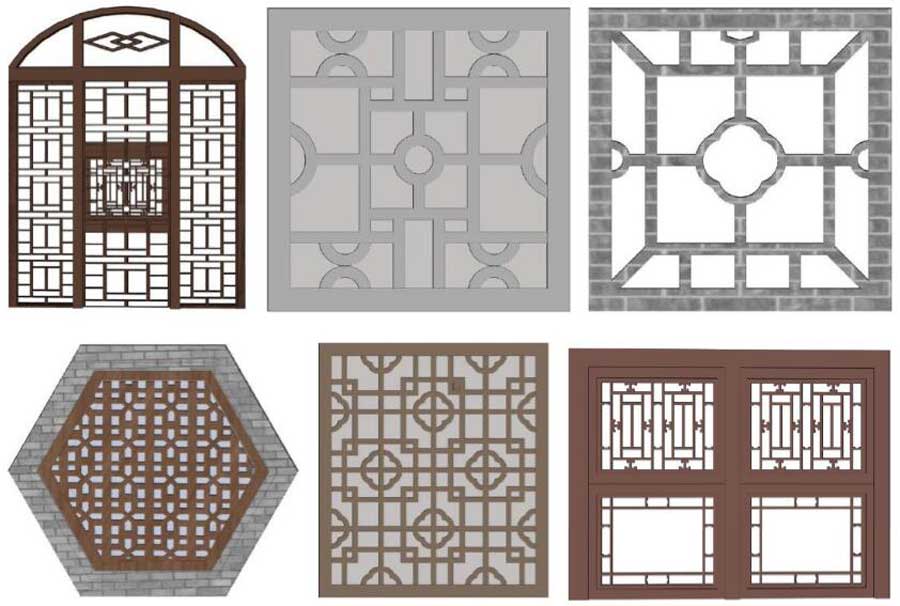

4.44   建筑细部-窗

4.45   建筑细部-栏杆

4.46   建筑细部-广告招牌

4.47   建筑细部-院门

4.48   建筑细部-意向铺装

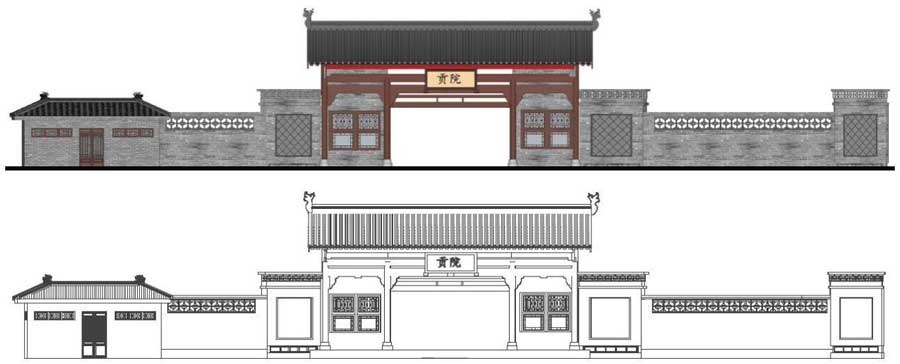

4.49   贡院街入口效果图

4.50   游客中心效果图

4.51   教研室效果图

4.52   信访局效果图

4.53   其他效果图
